공장 설계나 대규모 설비 공사를 단 한 번이라도 해본 분들은 뼈저리게 아실 겁니다.
아무리 우주 최고 수준의 비싸고 좋은 기계 장치가 들어온다 한들, 그걸 밑에서 단단하게 받쳐주는 구조물 바닥(Base) 콘크리트가 부실하거나 평탄도가 안 맞으면 결국 얼마 못 가서 대형 사달이 난다는 것을 말입니다. 그런데 지금 전 세계 하이테크의 정점에 서 있는 반도체 세계에서도, 정확히 이 '바닥' 문제 때문에 비상이 걸렸습니다. 매일 미스컴에서 떠드는 화려한 인공지능 칩 자체의 문제가 아니라, 그 수많은 미세 칩들을 위에 조밀하게 올려두는 핵심 바닥재인 기판(Substrate) 이야기입니다. 최근 삼성과 SK 등 글로벌 대기업들이 왜 미래 사활을 걸고 이른바 '유리 기판(Glass Substrate)' 시장에 무지막지하게 뛰어들고 있는지, 25년 차 엔지니어의 시각으로 낱낱이 파헤쳐 보겠습니다. 제가 봐도 이건 단순한 부품 소재의 변경 수준이 아니라, 반도체 패키징의 역사를 통째로 새로 쓰는 거대한 지각 변동입니다.

그동안 반도체 패키징 공정에서는 플라스틱 계열의 유기 합성 소재를 기판으로 널리 써왔습니다.
단가도 싸고 가공하기 편했으니까요. 하지만 최근 AI 연산량이 기하급수적으로 폭증하면서 치명적인 기술적 한계에 부딪혔습니다. 칩이 처리해야 할 데이터가 많아지다 보니 발생하 열이 상상을 초월할 정도로 뜨거워졌고, 칩의 덩치 자체도 거대해진 것입니다. 플라스틱 소재는 태생적으로 열에 약하기 때문에 미세한 고열에도 오징어처럼 휘어버리는 변형(Warpage)이 발생하거나, 회로를 얇고 촘촘하게 그리는 미세화 속도를 도저히 감당하지 못하고 뻗어버립니다. 이때 구원투수로 등판한 외계인 고문 급 소재가 바로 유리입니다. 유리는 고열에도 변형이 거의 없고 표면이 극도로 매끄러워서, 기존 플라스틱 바닥보다 회로를 훨씬 더 촘촘하고 미세하게 새겨 넣을 수 있습니다. 우리 엔지니어링 관점에서 쉽게 비유하자면, 푹푹 꺼지는 불안정한 진흙바닥을 단단하고 매끈한 최고 등급 강화 콘크리트로 통째로 교체하는 일종의 인프라 혁명인 셈입니다.

이 유리 기판 기술이 본격적으로 상용화 궤도에 오르면, 글로벌 기술 시장의 경제 지형도는 순식간에 재편될 것입니다.
거시적인 관점에서 우리가 반드시 주목해야 할 변화들이 있죠. 먼저 반도체의 초소형화와 초고성능화 속도가 무서운 가속도를 타게 됩니다. 이는 구글이나 마이크로소프트 같은 글로벌 빅테크 기업들의 AI 데이터 센터 서버 가동 비용을 천문학적으로 절감시켜 주며 가동 효율을 극대화하는 열쇠가 됩니다. 당연히 시장의 막대한 자금이 이 기판 판세로 쏠릴 수밖에 없습니다. 게다가 이는 대한민국 하이테크 기업들에게 완전히 새로운 독점적 수출 동력이 될 확률이 매우 높습니다. 이미 SKC의 자회사인 앱솔릭스나 삼성전기 같은 국내 탑티어 부품사들이 글로벌 유리 기판 필드에서 기술적으로 한발 앞서나가고 있는데, 이는 향후 글로벌 증시와 공급망의 새로운 패권을 쥐락펴락할 강력한 마스터 치트키 테마가 될 것입니다. 비록 초기 설비 투자비(CAPEX)는 무지막지하게 비싸지만, 공정 수율이 안정화 단계에 접어드는 순간 반도체 최종 생산 단가를 획기적으로 낮추는 결정적인 무기가 되기 때문입니다.

물론 25년 굴러먹은 엔지니어의 시선으로 냉정하게 리스크를 보면, 유리는 태생적으로 깨지기 쉽다는 치명적인 단점을 극복해야 합니다. 제조 공정 라인에서 가해지는 고압의 압력과 열충격을 균열 없이 견뎌낼 수 있는 정밀 공정 제어 기술을 과연 누가 먼저 완벽하게 확보하느냐가 최종 승부처입니다. 현재 SKC가 미국 조지아에 대규모 공장을 짓고 시장을 선점하기 위해 가장 공격적으로 앞서가는 모양새지만, 삼성전기 역시 글로벌 '글래스 기판 연합군'을 은밀하게 결성하며 무서운 속도로 턱밑까지 추격하고 있습니다. 판이 아주 흥미진진하게 돌아가고 있죠.

---

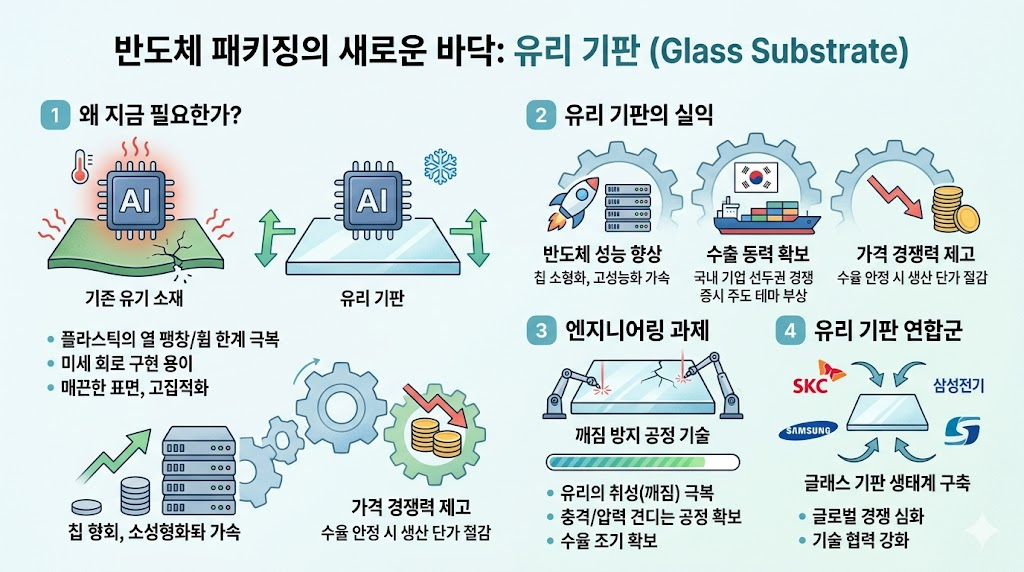

1. 유리 기판, 왜 지금 필요한가?
기존에는 플라스틱 계열의 유기 소재를 기판으로 썼습니다. 하지만 문제가 생겼죠.
AI 연산량이 늘어나면서 칩은 더 뜨거워지고 커졌는데, 플라스틱은 열에 약해 휘어지거나 회로가 미세해지는 속도를 따라가지 못합니다.

여기서 등장한 구원투수가 유리입니다. 유리는 열에 강해 변형이 거의 없고, 표면이 매끄러워 회로를 훨씬 더 촘촘하게 그릴 수 있습니다. 엔지니어링 관점에서 보면 '불안정한 흙바닥'을 '매끈한 강화 콘크리트'로 바꾸는 혁명입니다.

2. 경제 지형도를 바꾸는 유리 기판의 실익 이 기술이 상용화되면 어떤 일이 벌어질까요?
경제적 관점에서 세 가지 변화를 주목해야 합니다.

첫째,
반도체의 소형화와 고성능화가 가속됩니다.
이는 서버 비용 절감으로 이어져 빅테크 기업들의 이익을 극대화합니다.

둘째,
국내 기업들의 새로운 수출 동력이 됩니다.
SKC의 앱솔릭스나 삼성전기가 이 분야에서 앞서나가고 있는데, 이는 우리 증시의 새로운 주도 테마가 될 가능성이 큽니다.

셋째,
공정 효율화에 따른 가격 경쟁력 확보입니다.
초기 투자비는 비싸지만, 수율이 안정화되면 반도체 생산 단가를 낮추는 결정적 요인이 됩니다.

3. 극복해야 할 엔지니어링적 과제
물론 유리는 깨지기 쉽다는 단점이 있습니다.
제조 공정에서 발생하는 압력과 충격을 견뎌낼 수 있는 공정 기술을 누가 먼저 확보하느냐가 승부처입니다.
현재 SKC가 미국 조지아에 공장을 짓고 가장 앞서가는 모양새지만, 삼성전기 역시 '글래스 기판' 연합군을 결성하며 무섭게 추격 중입니다.

---

💡 다다익선의 시선

오늘 살펴본 반도체 유리 기판의 엄혹한 기술 전쟁은 우리에게 '기초와 바닥의 중요성'을 다시금 뼈저리게 일깨워 줍니다.
아무리 화려하고 똑똑한 인공지능 칩(AI)이 세상에 튀어나온다 한들, 그걸 밑에서 안전하게 받쳐줄 짱짱한 인프라 하드웨어(기판)가 부실하면 그 천재적인 성능은 100% 발휘되지 못하고 갇혀버립니다.
우리네 인생과 비즈니스 역시 당장 눈에 보이는 화려한 스킬이나 뜬구름 잡는 잔기술보다, 보이지 않는 곳에서 묵묵히 버텨내는 탄참한 기초 체력과 내공이 얼마나 중요한지 공학의 진리가 증명해 줍니다.

대다수의 투자 대중이 온통 엔비디아 같은 화려한 핵심 칩 제조사만 바라보며 환호할 때, 그 괴물 같은 칩이 실제로 발을 딛고 올라서야 하는 '사막 위의 단단한 바닥(유리 기판)'의 가치를 먼저 꿰뚫어 보는 안목이 진짜 프로의 실력입니다. 남들이 보지 못하고 지나치는 차가운 도면 밑바닥에서 다음 세대의 거대한 기회를 포착해 내는 유연한 엔지니어가 됩시다. 단단하고 무결점인 유리 기판 위에 더 밝은 미래의 수입 파이프라인을 정밀하게 설계하는 여정은 앞으로도 계속됩니다.

---
