EPC 상세설계 망치는 주범: Vendor Print 검토가 서류 작업이 아닌 이유

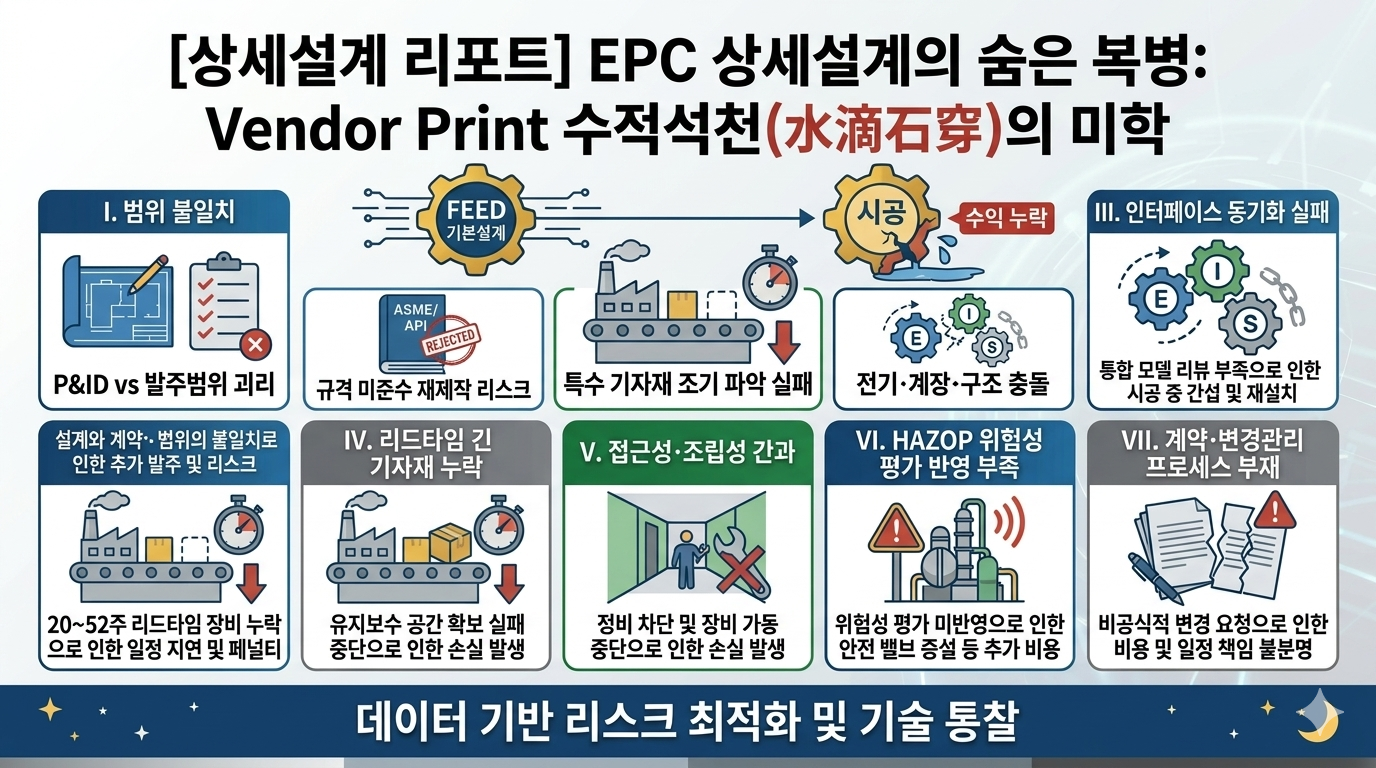

[상세설계 리포트] EPC 상세설계의 숨은 복병 : Vendor Print 수적석천(水滴石穿)의 미학

안녕하세요! 다다익선 잡학노트 입니다.

플랜트 엔지니어링 업계에서 상세설계(Detailed Engineering)의 성패를 가르는 건 사실 거창한 공정 시뮬레이션 결과가 아닙니다.

진짜 설계 판을 흔드는 복병은 매일 아침 출근하자마자 메일함에 수백 장씩 쏟아져 들어오는 Vendor Print(벤더 도면 및 데이터 시트)입니다. 이걸 얼마나 치밀하게 의심하고 뜯어봐서 우리 도면에 제때 녹여내느냐에 모든 게 달려 있죠. 초짜 시절에는 이걸 단순한 '서류 확인 작업' 정도로 가볍게 치부하기 쉬운데, 이 과정에서 미세한 치수 하나 놓치면 나중에 현장에서 수억 원짜리 간섭(Clash)과 시공 지연이라는 부메랑으로 정확하게 돌아옵니다.

가장 대표적인 실수가 바로 장비의 노즐 로드(Nozzle Load)와 외형 치수(Outline Dimension)의 동기화 실패입니다.

기본설계(FEED) 단계에서 대충 "이만하겠지" 하고 상상했던 장비 크기랑, 실제 입찰 거쳐서 최종 선정된 제작사(Vendor)가 들고 오는 장비 크기는 100% 다릅니다. 똑같을 수가 없어요.

벤더가 "이대로 만듭니다" 하고 보낸 'Certified 도면'을 받으면, 숨도 쉬지 말고 바로 배관(Piping)이랑 토목/구조(Civil/Structural) 엔지니어한테 던져야 합니다. 그래야 배관 경로를 수정하든 기초(Foundation) 설계를 바꾸든 하니까요. 이 '인터페이스 타이밍' 놓치는 순간 그냥 재앙 시작입니다.

실제 현장에서 겪은 뼈아픈 사례 하나 말씀드릴게요. 어떤 프로젝트에서 펌프 메이커가 보낸 도면 검토를 며칠 미뤄둔 적이 있었습니다. 그런데 최종 납품된 펌프를 현장에 안치하고 보니, 흡입(Suction) 노즐 위치가 이미 깔아놓은 배관 플랜지랑 딱 50mm가 어긋나 버린 겁니다.

결국 어떻게 했을까요? 이미 용접 끝낸 24인치 고압 배관 라인을 통째로 잘라내고 다시 용접했습니다. 비파괴 검사(RT) 비용에 쌩돈 날아간 건 물론이고, 그 구역 시공이 일주일 동안 올스톱되면서 터진 간접 손실은 고스란히 배관 설계 담당자 몫으로 돌아왔습니다. 도면 검토 며칠 귀찮아했다가 제대로 독박 쓴 거죠.

그래서 Vendor Print 검토할 때 실무자가 가장 목숨 걸어야 하는 게 바로 'Hold List' 관리입니다.

벤더 도면에 'Hold'라고 적힌 미확정 치수가 굴러다닌다면, 그게 완전히 해결되기 전까지는 절대 우리 도면에 'Issued for Construction(IFC, 시공용 도면)' 도장을 찍어주면 안 됩니다. 귀찮고 발주처에서 쪼아대더라도 주간 단위로 벤더 도면 코멘트 시트(Comment Sheet) 업데이트하면서 전기, 계장 등 유관 부서랑 교차 검증을 해야 합니다. 이게 지루해 보여도 설계 품질을 지키는 유일한 지름길입니다.

---

1. 벤더 데이터와 인터페이스 타이밍의 중요성

가장 대표적인 실수가 바로 장비의 노즐 로드(Nozzle Load)와 외형 치수(Outline Dimension)의 동기화 실패입니다.
FEED 단계에서 상상했던 장비의 크기와 실제 입찰을 거쳐 선정된 벤더가 제작하는 장비의 크기는 100% 다릅니다.
벤더가 제출한 'Certified 도면'을 받자마자 배관(Piping)과 구조(Civil/Structural) 엔지니어에게 토스하여 배관 경로를 수정하고 기초(Foundation) 설계를 변경해야 하는데, 이 '인터페이스 타이밍'을 놓치는 순간 재앙이 시작됩니다.

예를 들어, 실제 현장에서 펌프 메이커의 도면 검토를 며칠 미뤘다가, 최종 납품된 펌프의 흡입(Suction) 노즐 위치가 배관 플랜지와 50mm 어긋나는 바람에 이미 깔아놓은 24인치 고압 배관 라인을 통째로 잘라내고 재용접한 뼈아픈 사례가 있습니다. 비파괴 검사(RT) 비용과 인건비는 물론이고, 그 일대의 시공이 일주일간 마비되면서 발생한 간접 손실은 고스란히 배관 설계 담당자의 책임으로 돌아왔죠.

---

2. 실무자를 위한 Hold List 관리법

Vendor Print 검토 시 가장 먼저 챙겨야 할 실무 팁은 'Hold List' 관리입니다.
벤더 도면에 'Hold'라고 적힌 미확정 치수가 있다면, 그것이 해결되기 전까지는 절대 우리 도면의 'Issued for Construction(IFC)' 승인을 내어주어서는 안 됩니다. 귀찮더라도 주간 단위로 벤더 도면 코멘트 시트(Comment Sheet)를 업데이트하고, 유관 부서(전기, 계장 등)와 교차 검증을 수행하는 것만이 '가장 완벽하고 끈질긴' 설계 품질을 보장하는 유일한 길입니다. |

설계는 펜으로 하지만, 시공은 돈으로 한다는 선배들의 조언을 잊지 말아야 합니다.

---

💡 잡학노트의 시선 : Vendor Print 검토

설계는 펜으로 하지만, 시공은 돈으로 한다는 설계실 선배들의 조언은 틀린 게 하나 없습니다.

남이 만든 도면을 내 도면처럼 의심하고 쥐잡듯이 뜯어보는 그 '집요함'이 결국 엔지니어의 진짜 몸값을 결정합니다.
현장에서 불꽃 튀기며 애먼 파이프 자르는 대참사를 막고 싶다면, 지금 모니터 앞에서 펜촉을 날카롭게 갈아야 합니다.
